Complex Table Extraction from OECD Czech PISA Assessment

This PDF is a document from the OECD regarding the PISA assessment, provided in Czech. The main extraction goal is to get the survey question table found on page 9. Challenges include the weird table format, making it hard to extract automatically.

I'm assuming by "survey question" the submitter wants as much as possible. You can extend the work we do here to get all of the surveys in the PDF, but for now we're just going to do a single section of the survey, from pages 7-15.

from natural_pdf import PDF

pdf = PDF("czech-republic-pisa2012_zakovsky_dotaznik_a.pdf")

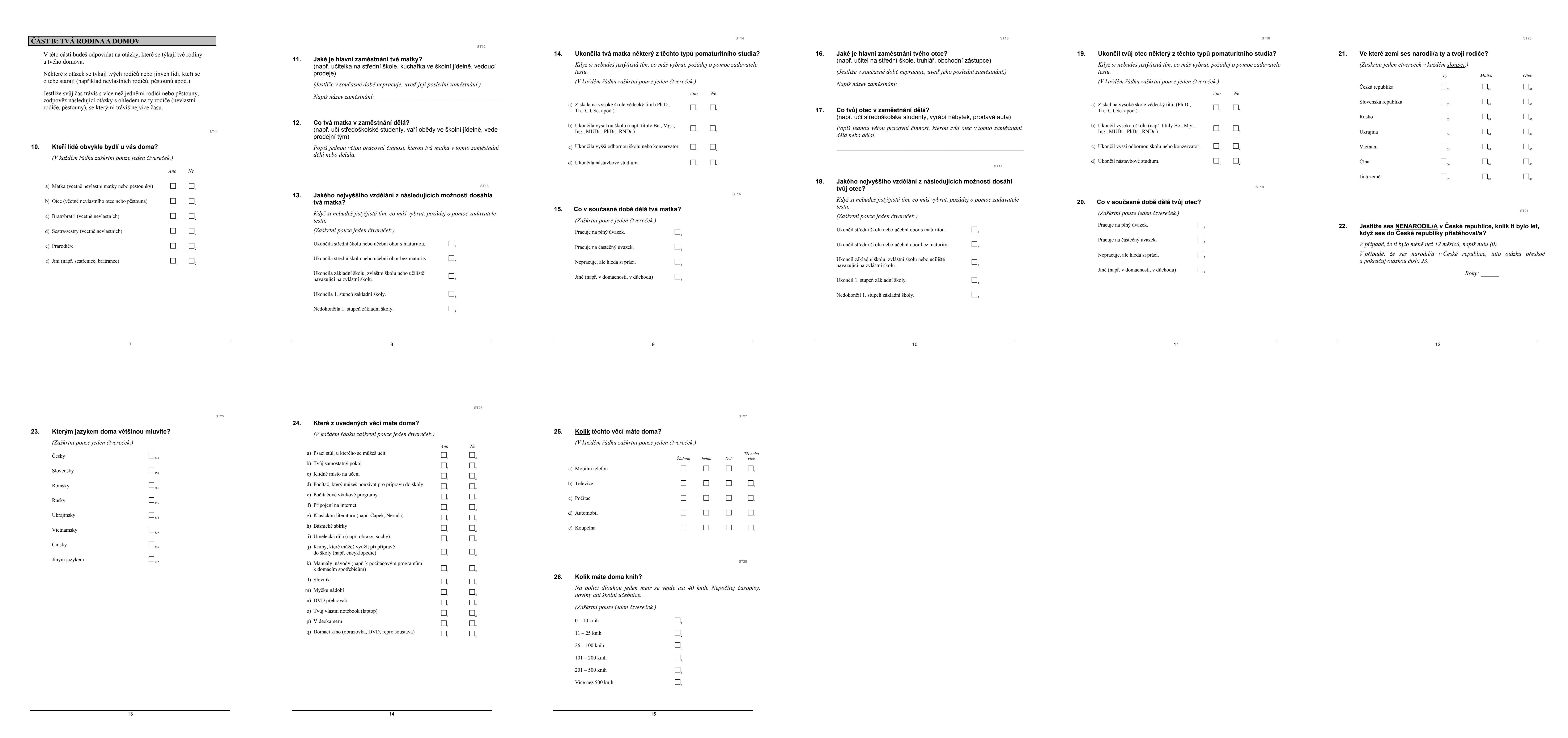

pdf.pages[6:15].show()

If we want to look at one of the pages, it seems like the questions are in bold.

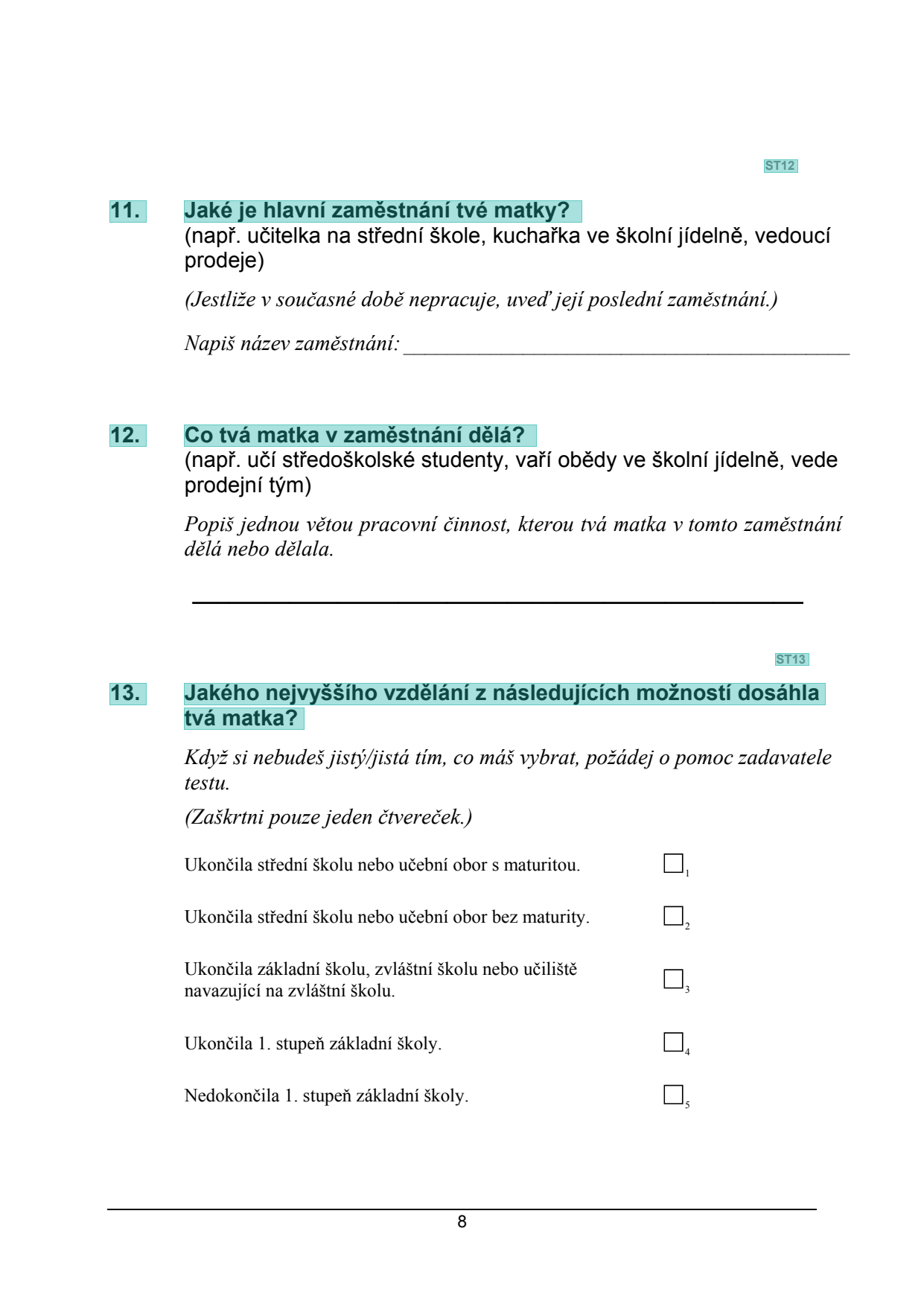

pdf.pages[7].find_all("text:bold:not-empty").show()

Zoom in! You can see that some of the words, like vzdělání, are broken up into multiple words. We can see why if we inspect the text on the page.

pdf.pages[7].inspect()

Collection Inspection (144 elements)

Word Elements

text	x0	top	x1	bottom	font_family	font_variant	size	bold	italic	strike	underline	source	confidence	color
	71	73	74	87	Times	EPFLBH	14	True	True	False	False	native	1.00	#007f00
ST12	493	103	514	111	Arial	BCOMPD	8	True	False	False	False	native	1.00	#7f7f7f
	71	104	75	118	Arial	BCOMPD	14	True	False	False	False	native	1.00	#000000
11.	71	129	94	143	Arial	BCOMPD	14	True	False	False	False	native	1.00	#000000
Jaké je hlavní zam	119	129	241	143	Arial	BCOMPD	14	True	False	False	False	native	1.00	#000000
ě	241	129	249	143	Arial	BCOMPC	14	True	False	False	False	native	1.00	#000000
stnání tvé matky?	249	129	375	143	Arial	BCOMPD	14	True	False	False	False	native	1.00	#000000
(nap	119	145	147	159	Arial	EPFLAG	14	False	False	False	False	native	1.00	#000000
ř	147	145	152	159	Arial	EPFKOG	14	False	False	False	False	native	1.00	#000000
. u	152	145	167	159	Arial	EPFLAG	14	False	False	False	False	native	1.00	#000000
č	167	145	174	159	Arial	EPFKOG	14	False	False	False	False	native	1.00	#000000
itelka na st	174	145	241	159	Arial	EPFLAG	14	False	False	False	False	native	1.00	#000000
ř	241	145	246	159	Arial	EPFKOG	14	False	False	False	False	native	1.00	#000000
ední škole, kucha	246	145	355	159	Arial	EPFLAG	14	False	False	False	False	native	1.00	#000000
ř	355	145	359	159	Arial	EPFKOG	14	False	False	False	False	native	1.00	#000000
ka ve školní jídeln	359	145	471	159	Arial	EPFLAG	14	False	False	False	False	native	1.00	#000000
ě	471	145	478	159	Arial	EPFKOG	14	False	False	False	False	native	1.00	#000000
, vedoucí	479	145	539	159	Arial	EPFLAG	14	False	False	False	False	native	1.00	#000000
prodeje)	119	161	170	175	Arial	EPFLAG	14	False	False	False	False	native	1.00	#000000
	170	161	174	175	Arial	BCOMPD	14	True	False	False	False	native	1.00	#000000
	71	180	74	191	Arial	EPFLAG	11	False	False	False	False	native	1.00	#000000
(Jestliže v sou	119	186	197	200	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
č	197	186	204	200	Times	EPFLGP	14	False	True	False	False	native	1.00	#000000
asné dob	204	186	254	200	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
ě	254	186	260	200	Times	EPFLGP	14	False	True	False	False	native	1.00	#000000
nepracuje, uve	260	186	346	200	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
ď	346	186	354	200	Times	EPFLGP	14	False	True	False	False	native	1.00	#000000
její poslední zam	354	186	453	200	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
ě	453	186	459	200	Times	EPFLGP	14	False	True	False	False	native	1.00	#000000
stnání.)	459	186	509	200	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
Showing 30 of 138 elements (pass limit= to see more)

Rect Elements

x0	top	x1	bottom	width	height	stroke	fill
428	550	440	562	12	12	#000000	#000000
428	584	440	596	12	12	#000000	#000000
428	624	440	637	12	12	#000000	#000000
428	665	440	678	12	12	#000000	#000000
428	699	440	711	12	12	#000000	#000000
69	779	526	779	457	0	#000000	#000000

Turns out the accented letters are a font variant! Each change in boldness, font size, or font type trigger the idea that something is a new word, even if we know it's not.

Do we deal with it? Do we ignore it? At least two paths open up ahead!

Multiple approaches

By default we'll assume you don't know why this is happening, and lean heavily in dissolve(). Dissolve can be used to combine texts or regions that are close to one another.

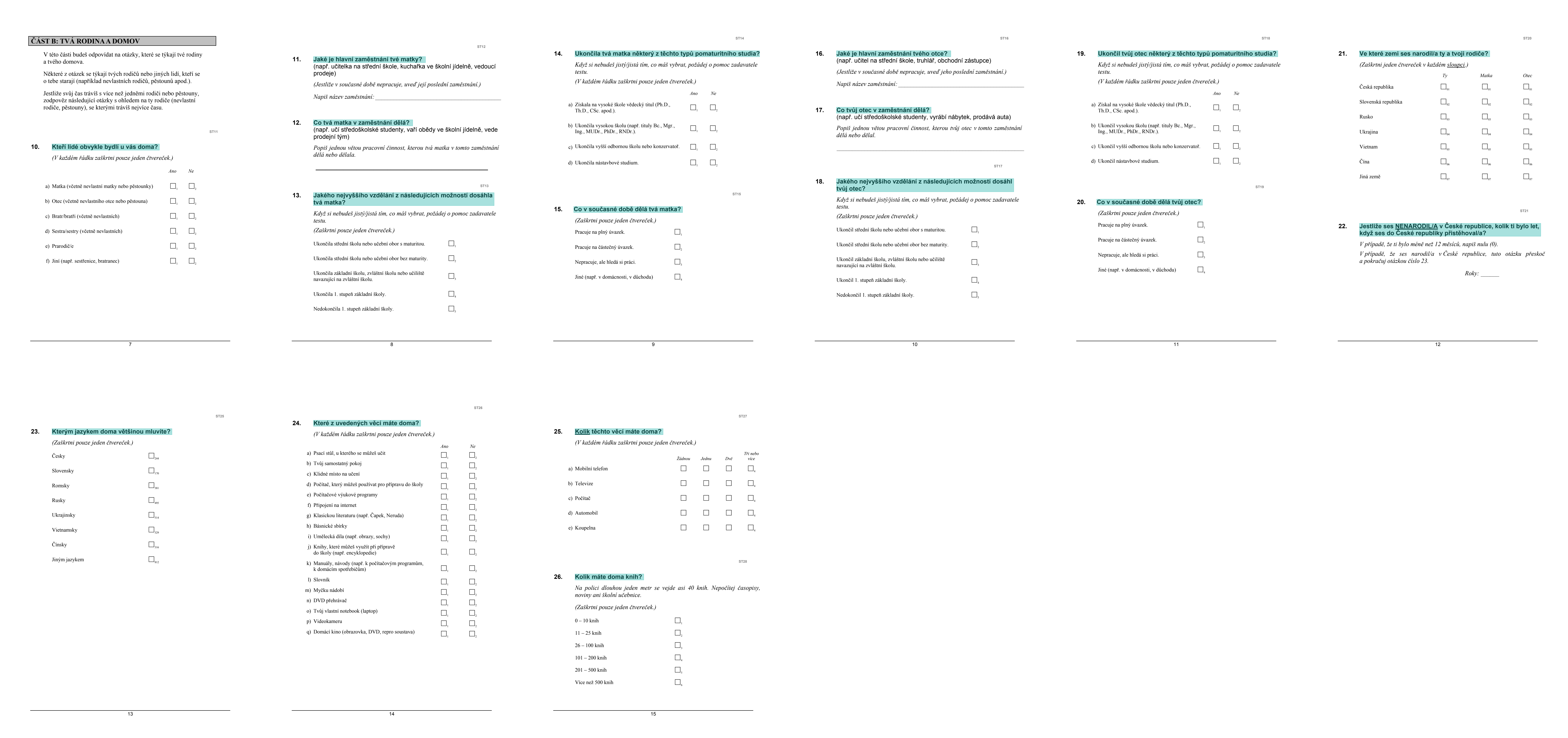

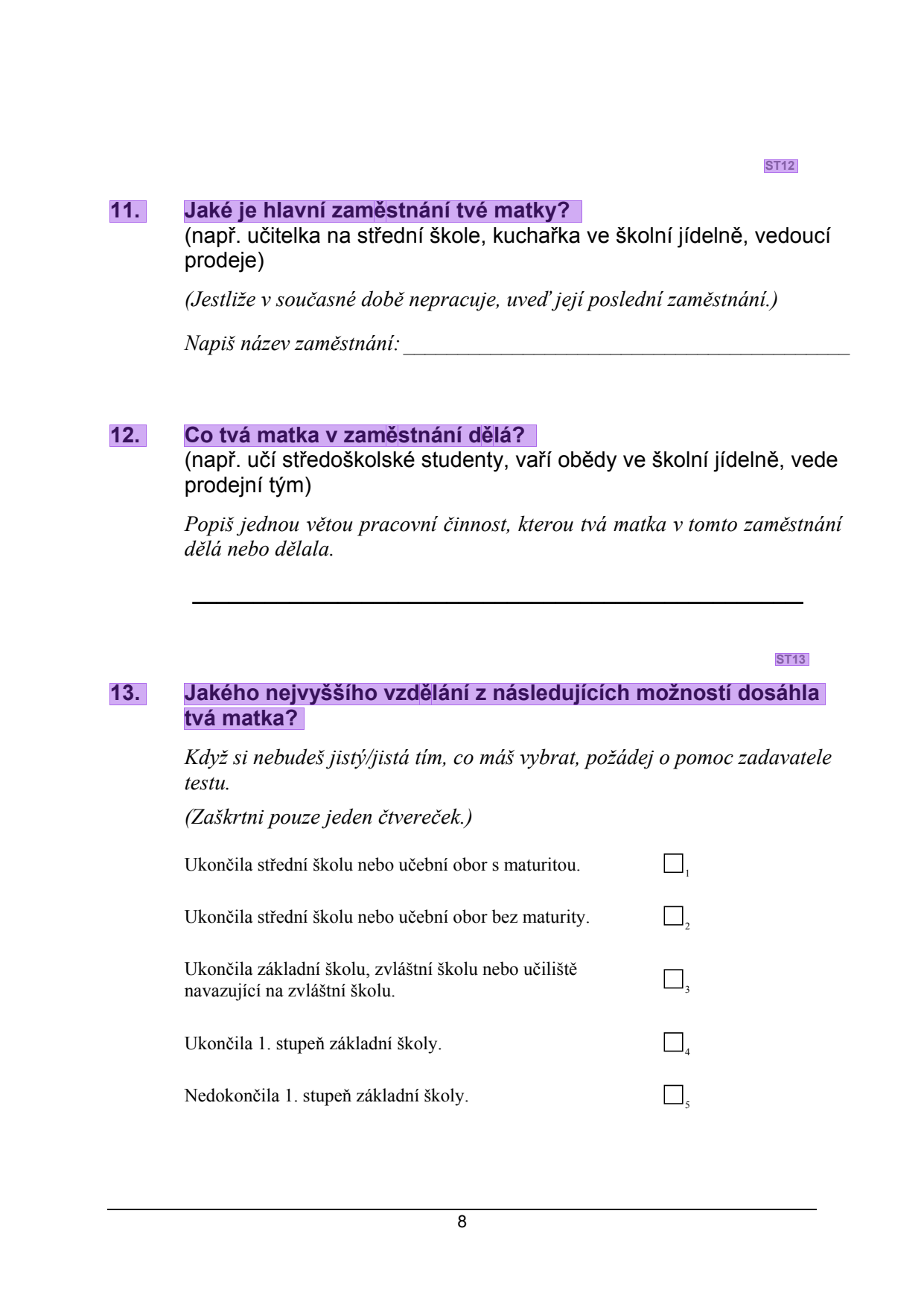

pdf.pages[7].find_all("text:bold:not-empty").dissolve().show()

When we use dissolve() on the selection you'll see them combine into blocks. Along with weird font issues, dissolving is also useful for combining parts of the same question that are broken into separate rows. By using padding=5 we have the dissolve reach out five pixels to find nearby overlapping regions, including the ones on the row above/below.

questions = (
    pdf
    .pages[6:15]
    .find_all('text:bold[size~=14][x0>100]:not-empty')
    .dissolve(padding=5)
)
questions.show()

If we were just interested in the questions, we could pull them each out now.

questions.extract_each_text()

['Kteří lidé obvykle bydlí u vás doma?', 'Jaké je hlavní zaměstnání tvé matky?', 'Co tvá matka v zaměstnání dělá?', 'Jakého nejvyššího vzdělání z následujících možností dosáhla\ntvá matka?', 'Ukončila tvá matka některý z těchto typů pomaturitního studia?', 'Co v současné době dělá tvá matka?', 'Jaké je hlavní zaměstnání tvého otce?', 'Co tvůj otec v zaměstnání dělá?', 'Jakého nejvyššího vzdělání z následujících možností dosáhl\ntvůj otec?', 'Ukončil tvůj otec některý z těchto typů pomaturitního studia?', 'Co v současné době dělá tvůj otec?', 'Ve které zemi ses narodil/a ty a tvoji rodiče?', 'Jestliže ses NENARODIL/A v České republice, kolik ti bylo let,\nkdyž ses do České republiky přistěhoval/a?', 'Kterým jazykem doma většinou mluvíte?', 'Které z uvedených věcí máte doma?', 'Kolik těchto věcí máte doma?', 'Kolik máte doma knih?']

Instead, we're going to use the question to break the page into sections. Starting from each question, we'll look .below() until it hits the either:

The next question
A wide line (Why is it a rect? Who knows!)
The STXX text used to denote questions

This didn't come easy: It took a lot of trial and error to see the right selectors.

answer_areas = (
    questions.below(
        until='text:bold[size~=14]:regex(\d+) | rect[width>300] | text:regex(^ST\d)',
        include_endpoint=False
    )
)

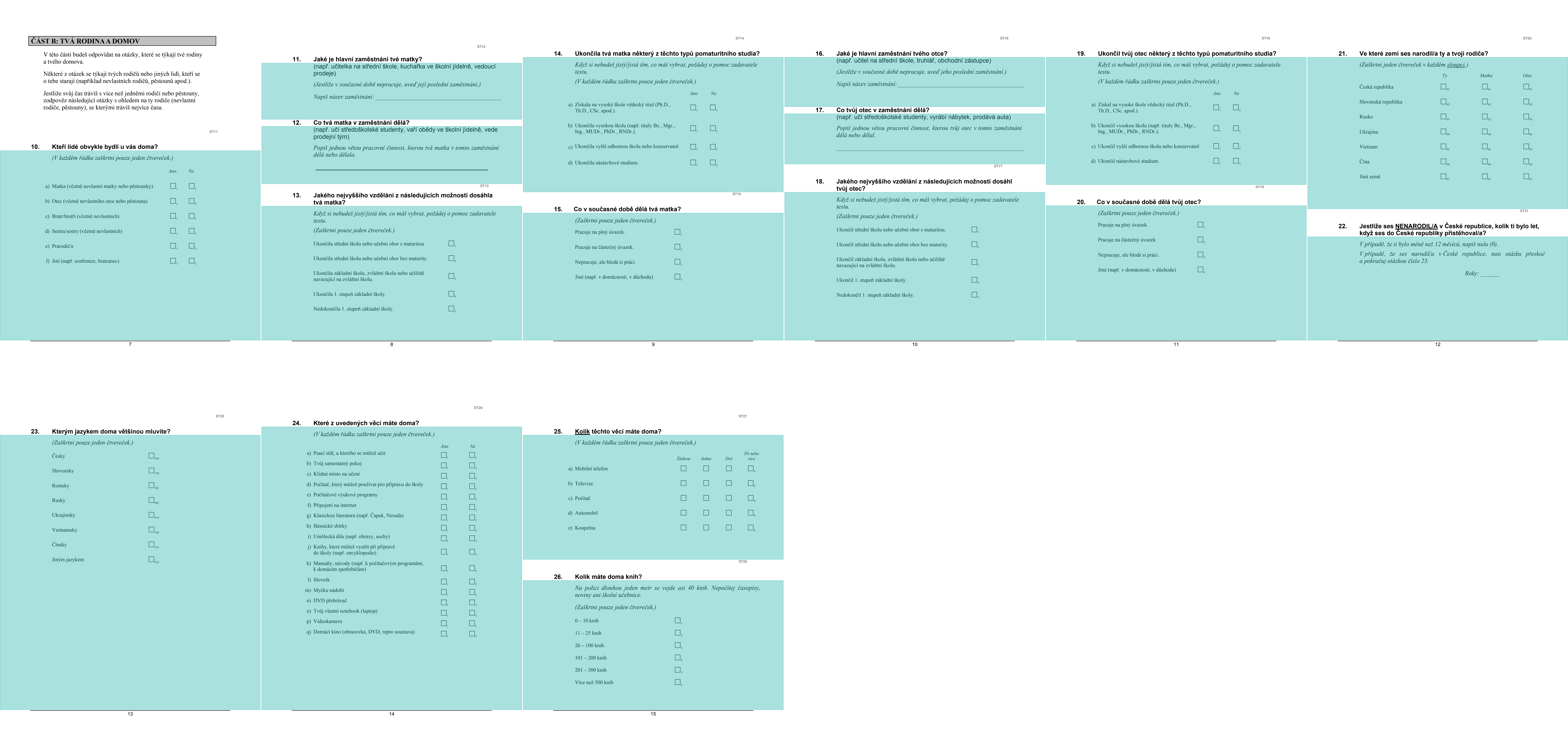

answer_areas.show()

Now we can find the text of the question by asking for the text that is neither bold nor tiny:

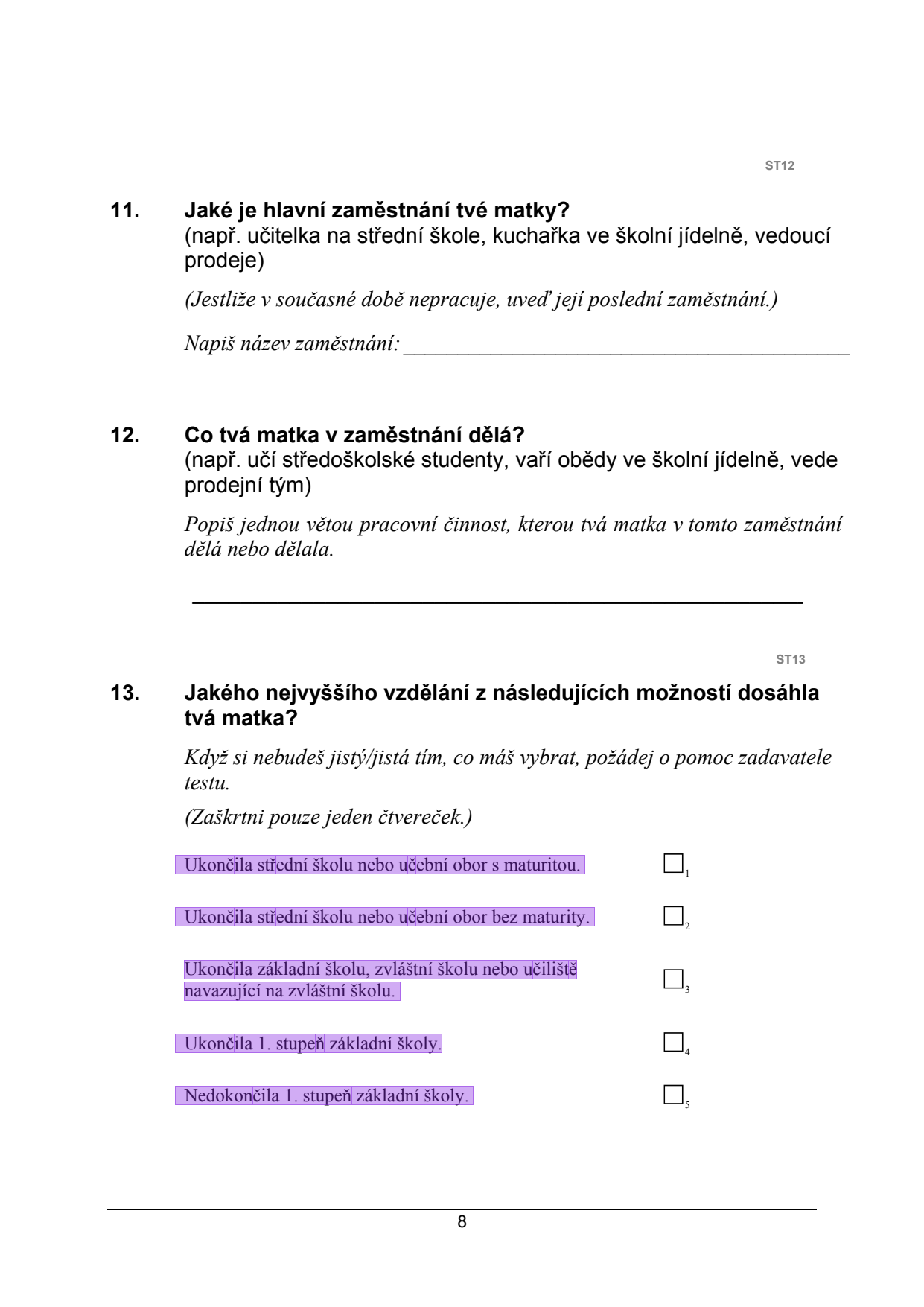

answer_areas[3].find_all('text:not(:italic):not-empty[size>8]').show()

And if we want it for each of the questions, we'll just search through each of them.

There are about two hundred ways to do this part.

results = []
for question, answer_area in zip(questions, answer_areas):
    result = {}
    result['question'] = question.extract_text()
    result['notes'] = (
        answer_area
        .find_all('text:italic:not-empty[size>8]')
        .extract_text()
    )
    result['answers'] = (
        answer_area
        .find_all('text:not(:italic):not-empty[size>8]')
        .extract_text()
    )
    results.append(result)
print("Found", len(results))

Output

JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
Found 17

Now we can pack it up into pandas and be good to go.

import pandas as pd

df = pd.DataFrame(results)
df

	question	notes	answers
0	Kteří lidé obvykle bydlí u vás doma?	(V každém ř ádku zaškrtni pouze jeden č tvere ...	a) Matka (v č etn ě nevlastní matky nebo p ě s...
1	Jaké je hlavní zaměstnání tvé matky?	(Jestliže v sou č asné dob ě nepracuje, uve ď ...	(nap ř . u č itelka na st ř ední škole, kucha ...
2	Co tvá matka v zaměstnání dělá?	Popiš jednou v ě tou pracovní č innost, kterou...	(nap ř . u č í st ř edoškolské studenty, va ř ...
3	Jakého nejvyššího vzdělání z následujících mož...	Když si nebudeš jistý/jistá tím, co máš vybrat...	Ukon č ila st ř ední školu nebo u č ební obor ...
4	Ukončila tvá matka některý z těchto typů pomat...	Když si nebudeš jistý/jistá tím, co máš vybrat...	a) Získala na vysoké škole v ě decký titul (Ph...
5	Co v současné době dělá tvá matka?	(Zaškrtni pouze jeden č tvere č ek.)	Pracuje na plný úvazek. Pracuje na č áste č ný...
6	Jaké je hlavní zaměstnání tvého otce?	(Jestliže v sou č asné dob ě nepracuje, uve ď ...	(nap ř . u č itel na st ř ední škole, truhlá ř...
7	Co tvůj otec v zaměstnání dělá?	Popiš jednou v ě tou pracovní č innost, kterou...	(nap ř . u č í st ř edoškolské studenty, vyráb...
8	Jakého nejvyššího vzdělání z následujících mož...	Když si nebudeš jistý/jistá tím, co máš vybrat...	Ukon č il st ř ední školu nebo u č ební obor s...
9	Ukončil tvůj otec některý z těchto typů pomatu...	Když si nebudeš jistý/jistá tím, co máš vybrat...	a) Získal na vysoké škole v ě decký titul (Ph....
10	Co v současné době dělá tvůj otec?	(Zaškrtni pouze jeden č tvere č ek.)	Pracuje na plný úvazek. Pracuje na č áste č ný...
11	Ve které zemi ses narodil/a ty a tvoji rodiče?	(Zaškrtni jeden č tvere č ek v každém sloupci ...	Č eská republika Slovenská republika Rusko Ukr...
12	Jestliže ses NENARODIL/A v České republice, ko...	V p ř ípad ě , že ti bylo mén ě než 12 m ě síc...
13	Kterým jazykem doma většinou mluvíte?	(Zaškrtni pouze jeden č tvere č ek.)	Č esky Slovensky Romsky Rusky Ukrajinsky Vietn...
14	Které z uvedených věcí máte doma?	(V každém ř ádku zaškrtni pouze jeden č tvere ...	a) Psací st ů l, u kterého se m ů žeš u č it b...
15	Kolik těchto věcí máte doma?	(V každém ř ádku zaškrtni pouze jeden č tvere ...	a) Mobilní telefon b) Televize c) Po č íta č d...
16	Kolik máte doma knih?	Na polici dlouhou jeden metr se vejde asi 40 k...	0 – 10 knih 11 – 25 knih 26 – 100 knih 101 – 2...

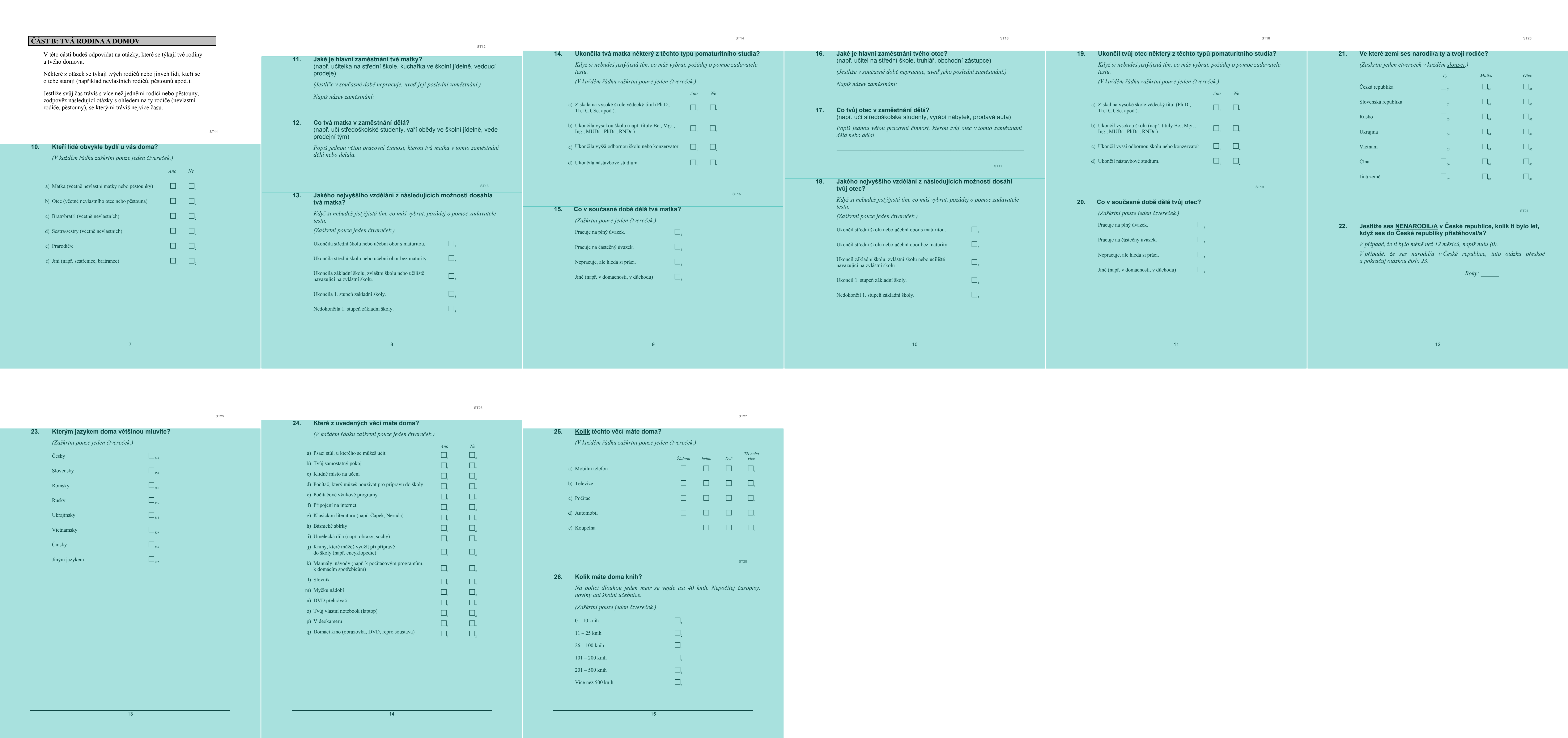

Instead of focusing on the questions, we can also think about patterns on the page: each question begins with a number. Let's break the page up based on bold, size 14 text that includes numbers.

sections = (
    pdf
    .pages[6:15]
    .get_sections(
        start_elements='text:bold[size~=14]:regex(\d+)'
    )
)
sections.show()

Let's a look at the first section.

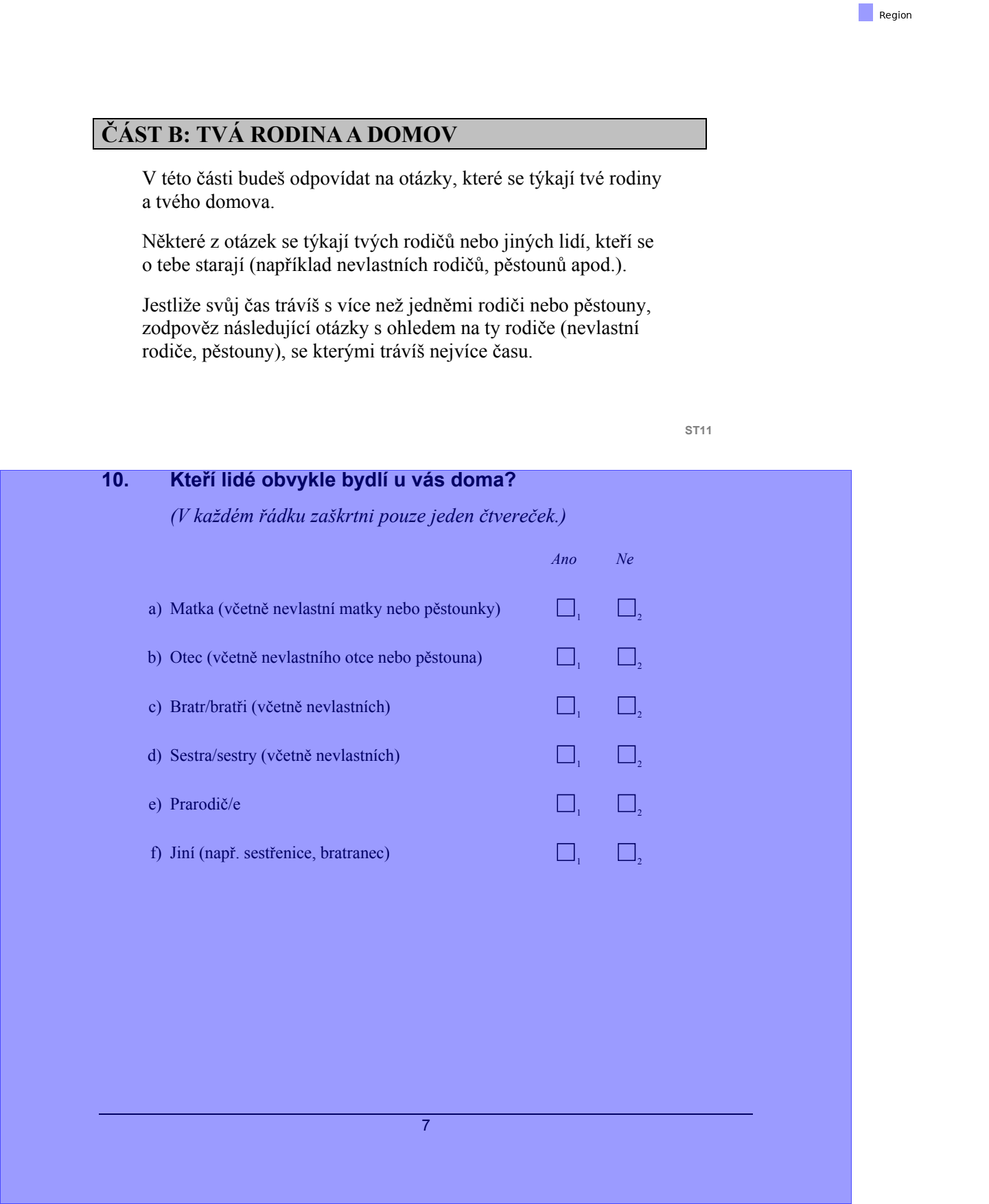

sections[0].show()

If we wanted the rough text from the section, we just ask for it.

text = sections[0].extract_text(layout=True)
print(text)

Output

          10.   Kteří lidé obvykle bydlí u vás doma?
                (V každém řádku zaškrtni pouze jeden čtvereček.)
                                                     Ano   Ne
              a) Matka (včetně nevlastní matky nebo pěstounky)
                                                        1    2
              b) Otec (včetně nevlastního otce nebo pěstouna)
                                                        1    2
              c) Bratr/bratři (včetně nevlastních)
                                                        1    2
              d) Sestra/sestry (včetně nevlastních)
                                                        1    2
              e) Prarodič/e
                                                        1    2
               f) Jiní (např. sestřenice, bratranec)
                                                        1    2
                                         7

Most likely we want to pull out the pieces separately: the italic, the bold, the normal. We can inspect the text on the page to see what selectors might work for each.

sections[0].find_all('text').inspect()

Collection Inspection (88 elements)

Word Elements

text	x0	top	x1	bottom	font_family	font_variant	size	bold	italic	strike	underline	source	confidence	color
10.	71	329	94	343	Arial	BCOMPD	14	True	False	False	False	native	1.00	#000000
Kte	119	329	141	343	Arial	BCOMPD	14	True	False	False	False	native	1.00	#000000
ř	141	329	147	343	Arial	BCOMPC	14	True	False	False	False	native	1.00	#000000
í lidé obvykle bydlí u vás doma?	147	329	365	343	Arial	BCOMPD	14	True	False	False	False	native	1.00	#000000
	71	354	74	368	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
(V každém	119	354	181	368	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
ř	181	354	186	368	Times	EPFLGP	14	False	True	False	False	native	1.00	#000000
ádku zaškrtni pouze jeden	186	354	335	368	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
č	335	354	341	368	Times	EPFLGP	14	False	True	False	False	native	1.00	#000000
tvere	341	354	369	368	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
č	369	354	375	368	Times	EPFLGP	14	False	True	False	False	native	1.00	#000000
ek.)	375	354	399	368	Times	EPFLHA	14	False	True	False	False	native	1.00	#000000
	483	385	486	399	Times	EPFLBJ	14	False	False	False	False	native	1.00	#000000
Ano	385	386	406	397	Times	EPFLHA	11	False	True	False	False	native	1.00	#000000
Ne	431	386	446	397	Times	EPFLHA	11	False	True	False	False	native	1.00	#000000
	113	386	122	398	Times	EPFLBJ	12	False	False	False	False	native	1.00	#000000
	483	419	486	433	Times	EPFLBJ	14	False	False	False	False	native	1.00	#000000
a) Matka (v	104	420	163	432	Times	EPFLBJ	12	False	False	False	False	native	1.00	#000000
č	163	420	168	432	Times	EPFLBI	12	False	False	False	False	native	1.00	#000000
etn	168	420	183	432	Times	EPFLBJ	12	False	False	False	False	native	1.00	#000000
ě	183	420	188	432	Times	EPFLBI	12	False	False	False	False	native	1.00	#000000
nevlastní matky nebo p	188	420	303	432	Times	EPFLBJ	12	False	False	False	False	native	1.00	#000000
ě	303	420	308	432	Times	EPFLBI	12	False	False	False	False	native	1.00	#000000
stounky)	308	420	350	432	Times	EPFLBJ	12	False	False	False	False	native	1.00	#000000
	350	420	353	432	Times	EPFLHA	12	False	True	False	False	native	1.00	#000000
	406	421	410	435	Times	EPFLBJ	14	False	False	False	False	native	1.00	#000000
	449	421	452	435	Times	EPFLBJ	14	False	False	False	False	native	1.00	#000000
1	403	429	406	435	Times	EPFLBJ	6	False	False	False	False	native	1.00	#000000
2	445	429	449	435	Times	EPFLBJ	6	False	False	False	False	native	1.00	#000000
	483	453	486	467	Times	EPFLBJ	14	False	False	False	False	native	1.00	#000000
Showing 30 of 88 elements (pass limit= to see more)

question = sections[0].find_all('text:bold').extract_text()
print(question)

Output

JOIN WITHOUT LAYOUT
10. Kte ř í lidé obvykle bydlí u vás doma?

notes = sections[0].find_all('text:italic[size~=14]').extract_text()
print(notes)

Output

JOIN WITHOUT LAYOUT
(V každém ř ádku zaškrtni pouze jeden č tvere č ek.)

answers = (
    sections[0]
    .find_all('text:not(:bold):not(:italic)[size=12]')
    .extract_text(
        layout=True,
        strip=True,
    )
)
print(answers)

Output

a) Matka (včetně nevlastní matky nebo pěstounky)
b) Otec (včetně nevlastního otce nebo pěstouna)
c) Bratr/bratři (včetně nevlastních)
d) Sestra/sestry (včetně nevlastních)
e) Prarodič/e
f) Jiní (např. sestřenice, bratranec)

Now that we know it works for one of them, we can do it for all of the sections.

results = []

for section in sections:
    question = (
        section
        .find_all('text:bold')
        .extract_text()
    )
    notes = (
        section
        .find_all('text:italic[size~=14]')
        .extract_text()
    )
    answers = (
        section
        .find_all('text:not(:bold):not(:italic)[size=12]')
        .extract_text(layout=True, strip=True)
    )
    results.append({
        'question': question,
        'notes': notes,
        'answers': answers
    })
len(results)

Output

JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT
JOIN WITHOUT LAYOUT

Pop it into a pandas dataframe and you're ready to go!

import pandas as pd

df = pd.DataFrame(results)
df.head()

	question	notes	answers
0	10. Kte ř í lidé obvykle bydlí u vás doma?	(V každém ř ádku zaškrtni pouze jeden č tvere ...	a) Matka (včetně nevlastní matky nebo pěstounk...
1	11. Jaké je hlavní zam ě stnání tvé matky?	(Jestliže v sou č asné dob ě nepracuje, uve ď ...
2	12. Co tvá matka v zam ě stnání d ě lá? ST13	Popiš jednou v ě tou pracovní č innost, kterou...
3	13. Jakého nejvyššího vzd ě lání z následující...	Když si nebudeš jistý/jistá tím, co máš vybrat...	Ukončila střední školu nebo učební obor s matu...
4	14. Ukon č ila tvá matka n ě který z t ě chto ...	Když si nebudeš jistý/jistá tím, co máš vybrat...	a) Získala na vysoké škole vědecký titul (Ph.D...

Done!

bad pdfs

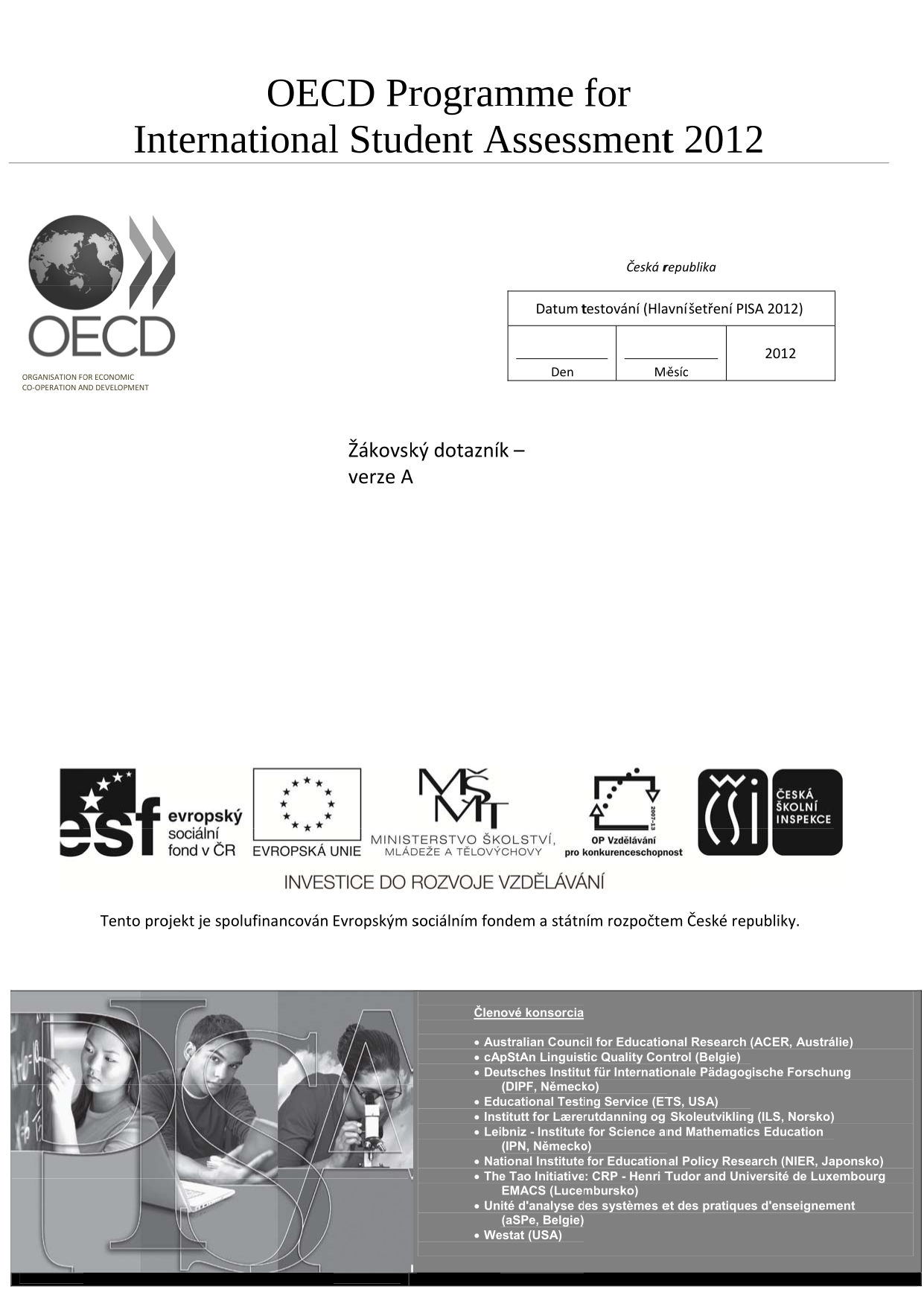

Complex Table Extraction from OECD Czech PISA Assessment

Methods Used

Tags

The code

Complex Table Extraction from OECD Czech PISA Assessment

Collection Inspection (144 elements)

Word Elements

Rect Elements

Collection Inspection (88 elements)

Word Elements
